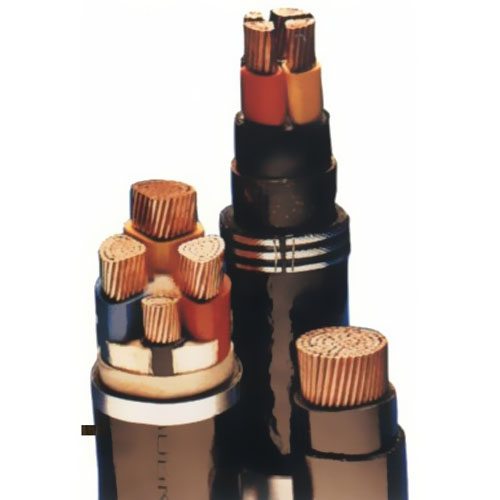

電纜故障點的檢測方法
關于電纜的毛病點檢測一般都要通過毛病類型的確診、毛病點測距、精確認點三個首要過程。毛病類型確診首要是確認電纜毛病點的毛病相別，歸于高阻接地或許低阻接地，以便于測驗人員挑選恰當的檢測方法。毛病點測距也叫預定位，毛病電纜芯線上施加測驗信號或許在線丈量、剖析毛病信息，開始確認毛病的距離，盡量縮小毛病規模，以便利精確認點的進行。
預定位方法一般可概括為兩大類，即經典法，如電橋法等；現代法，如低壓脈沖法、高壓閃絡法等。精確認點是預定位距離的基礎上，精確地確認毛病點地點實踐方位。精確認點方法首要有聲測定點法、感應定點法、時差定點法以及同步定點法等。本文首要討論毛病點預定位的根本方法。
對低阻擊穿、短路、開路毛病，可在電纜芯線上施加脈沖信號。信號在電纜傳達及反射，用數字示波器或手提筆記本電腦虛擬示波器等測出脈沖波形而算出毛病點的方位。低壓脈沖反射法的長處是簡略、直觀，不需求詳盡的電纜原始資料，還可以根據反射脈沖的極性分辯毛病類型。缺點是不能用于檢測高阻與閃絡毛病。
使用傳輸線的特性阻抗發生變化時的回波現象，電纜芯線中加上必定電壓，使其不燒穿而發生放電。放電脈沖在電纜中傳達及反射，用數字示波器測出反射脈沖的方位份額，算出毛病點的方位。本法適用于高阻擊穿，但操作人員的安全受挾制，波形較難區別。
三次脈沖法是一種新的電纜毛病點預定位方法，因為脈沖反射法宣布的低壓脈沖在高阻毛病點處不會發生反射，因此，此刻毛病點不會顯現在波形上，此刻的低壓脈沖卻在測驗電纜結尾構成全反射，得到電纜全長的參閱波形；隨后發射的脈沖沖擊可以在毛病點處構成安穩的時刻充分燃弧，然后運用一個高能量的檢測脈沖對毛病點中止沖擊，此刻脈沖幅值可抵達1500V，可充分確保在毛病點構成負反射，得到毛病點的毛病波形。兩條波形對比可清楚簡單看到毛病點方位。該方法適用與除了中心頭受潮或進水特別情況外的全部毛病類型，包含高阻接低和低阻接低。
二次脈沖法是近些年常用的測距方法之一，其原理：對毛病電纜開釋一個低壓脈沖，只需毛病點的接地電阻大于電纜波阻抗5倍，可以認為此刻毛病電纜相關于低壓脈沖是開路，那么在脈沖開釋端接收到反射波形相當于一個芯線絕緣杰出電纜的波形；對毛病電纜開釋一個足以使芯線絕緣毛病點發生閃絡的高壓脈沖，一起觸發開釋第二個低壓脈沖，毛病點的電弧未平息時，毛病點相關于低壓脈沖是無缺短路，那么在脈沖開釋端接收的低壓脈沖反射波形相當于一個線芯對地無缺短路的波形；兩個波形對比會有顯著的發散點，這個發散點便是毛病點的反射波形點。其特性是易操作、多功用，回波圖形簡易。缺點是不能用于檢測高阻與閃絡毛病。
將被測電纜毛病相與非毛病相短接，電橋兩臂別離接毛病相與非毛病相，調度電橋兩臂上的一個可調電阻器，使電橋均衡，使用份額關系和已知的電纜長度就能得出毛病距離。用低壓電橋測電纜低阻擊穿，用電容電橋測電纜開路斷線。電橋法檢測成果精確，但需求無缺芯線做回路，電源電壓不能加得太高。
